З: Що всередині промислового ПК?
A:Основні компоненти подібні до стандартного комп’ютера – материнська плата, ЦП, оперативна пам’ять, пам’ять і блок живлення – але всі вони «промислового-класу». Крім того, промислові ПК часто мають карти розширення та спеціальні порти, яких немає у стандартних комп’ютерів.
Основні компоненти (їх має кожен промисловий ПК)
З: Які основні компоненти промислового ПК?
A:
| компонент | функція | Відмінність від стандартного ПК |
|---|---|---|
| Материнська плата | Переносить усі компоненти, забезпечує передачу даних | Промисловий-клас: широка-температура,-стійкість до вібрації, довгий термін служби, більше портів COM/GPIO |
| ЦП | Обчислювальне ядро | Поширені-вбудовані моделі з низьким споживанням (наприклад, J4125, N100) |
| ОЗУ | Тимчасове зберігання даних | Додаткова широка{0}}пам’ять або пам’ять ECC |
| Зберігання | Зберігання ОС і програм | Промисловий SSD, CF-карта, DOM – більш-стійкий до вібрації |
| Блок живлення | Забезпечує потужність | Широка вхідна напруга (9-36 В постійного струму) для нестабільного промислового живлення |
Компоненти розширення (опціонально)
Q: Які додаткові частини розширення можуть бути всередині?
A:
| компонент | функція |
|---|---|
| Карти розширення PCIe/PCI | Додати певні функції (див. нижче) |
| Модуль охолодження | Активний (вентилятор) або пасивний (радіатор) |
| Акумулятор CMOS/RTC | Зберігає налаштування BIOS і системний час – зазвичай один CR2032 |
| Сторожовий таймер | Автоматичне-перезавантаження, якщо система зависає (вбудовано в більшість материнських плат) |
Загальні карти розширення
З: Які карти розширення найчастіше зустрічаються в промислових ПК?
A:
| Тип картки | функція |
|---|---|
| Мульти-карта послідовного порту | Додає 4/8/16 портів RS-232/422/485 |
| Мережева карта | Додає Gigabit/10GbE або оптоволоконні порти |
| Картка контролю руху | Керує серво/кроковими двигунами |
| Картка збору даних | Захоплює аналогові (напруга/струм) або цифрові сигнали |
| Графічна карта | Прискорення GPU, багато-дисплей |
| CAN-карта | Підключається до пристроїв шини CAN (автомобілі, машини) |
| Плата цифрового введення/виведення | Ізольований вхід/вихід для реле, кінцевих вимикачів |
| Картка захоплення зображення | Підключає промислові камери |
Як візуально ідентифікувати компоненти
З: Як визначити кожен компонент, коли я відкриваю корпус?
A:
| компонент | Візуальні підказки |
|---|---|
| Материнська плата | Найбільша друкована плата – все підключається до неї |
| ЦП | Прихований під радіатором або вентилятором |
| ОЗУ | Довга вертикальна дошка (або плоска на вбудованих ПК) із затискачами на обох кінцях |
| Зберігання | Металева коробка 2,5 або 3,5 дюйма з кабелями передачі даних і живлення |
| Блок живлення | Коробка з вентилятором (або зовнішнім адаптером) з кольоровими проводами |
| Карта розширення | Вертикальна плата з зовнішніми портами на кронштейні |
| вентилятор | Круглий, зазвичай з 2-4 проводами |
Промисловий ПК проти стандартного ПК
Питання: Чим внутрішня частина промислового ПК відрізняється від стандартного настільного ПК?
A:
| Аспект | Промисловий ПК | Стандартний ПК |
|---|---|---|
| Материнська плата | Промисловий-клас, широко{1}}температурний, багато COM-портів | Споживчий-клас, заміна кожні 2-3 роки |
| ОЗУ | Додатково широко{0}}температурний, ECC,-стійкий до вібрації | Стандартна температура |
| Зберігання | Промисловий SSD, CF-карта, DOM | Стандартний HDD або споживчий SSD |
| Блок живлення | Широкий вхід (9-36 В постійного струму) | Стаціонарне 220 В змінного струму |
| Слоти розширення | Часто включає застарілий PCI | Переважно PCIe, PCI рідко |
| Охолодження | Деякі безвентиляторні, повністю герметичні | Майже всі мають шанувальників |
| Час виконання | 24/7 безперервно | Періодичне щоденне використання |
Відмінності за форм-фактором промислового ПК
Питання: Чи різні типи промислових ПК мають різне внутрішнє розташування?
A:так
| Форм-фактор | Внутрішні характеристики |
|---|---|
| Монтаж-на стійку (1U/2U/4U) | Компактний, багато вентиляторів, багато слотів розширення, багато відсіків для дисків |
| Безвентиляторний вбудований (BOX PC) | Без вентиляторів, пасивне охолодження (радіатор), оперативна пам’ять/пам’ять-розміру ноутбука (SO-DIMM, 2,5" або mSATA), обмежений простір- |

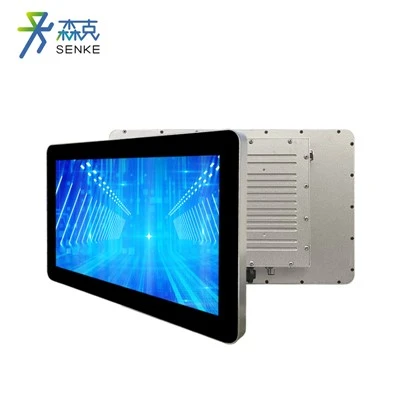

| Промислове-все в-одному (сенсорний екран) | Материнська плата за екраном, високоінтегрована, зазвичай без слотів розширення |
